海鵬為您簡單介紹NL尼龍內齒聯軸器結構特點：
NL尼龍內齒圈規格：NL-1至NL-10(詳見產品尺寸表)
NL尼龍內齒圈顏色：黃色
NL尼龍內齒圈材質：質優尼龍料
NL尼龍內齒圈工作溫度：-40℃~±120℃
NL尼龍內齒圈用途：本產品適用于各種機械緩沖作用，多用于注塑機聯軸器。
NL尼龍內齒聯軸器中NL尼龍齒圈的特點：該產品適用于軸間及撓性傳動，允許較大的軸向徑向位移，軸角位移，具有該結構簡單，拆穿容易，維修方便，嗓音低，成本少，各傳動功效損失小,抗損耗強度和鋼性較高，耐熱性較好，摩擦系數低，耐磨性好，而從作為傳動部件其使用壽命長等特點。 NL尼龍齒圈的主要原材料為工程塑料，增強尼龍雙6,高強度尼龍雙6加30%玻璃纖增韌。使其具有良好的機械性能和電氣性能,可對其進行增韌,增強,阻燃,耐磨改性,提高其耐熱性等。

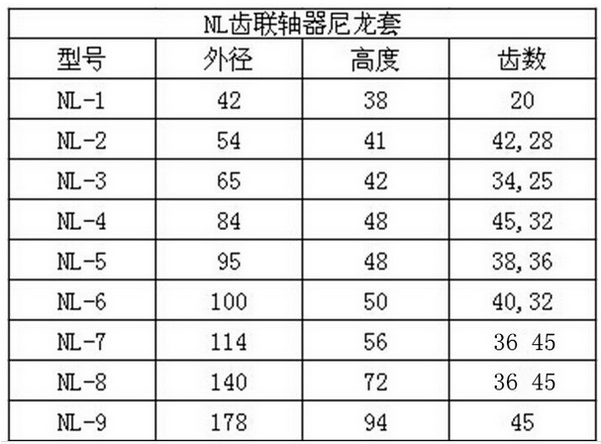

NL尼龍內齒聯軸器中NL尼龍內齒圈規格齒數表：
NL尼龍內齒圈外形尺寸模數表：
型號 | 外徑 | 內徑 | 高度 | 牙數 | 模數 | 備注 |
NL1粗牙 | 42 | 30 | 28 | 32 | 1 | |
NL1細牙 | | | | | | |
NL2粗牙 | 55 | 38 | 39 | 27 | 1.5 | |
NL2細牙 | 53 | 41 | 40 | 42 | 1 | |
NL3粗牙 | 67 | 47 | 42 | 25 | 2 | |
NL3細牙 | 67 | 50 | 45 | 34 | 1.5 | |
NL4粗牙 | 82 | 60 | 46 | 32 | 2 | |
NL4細牙 | 85 | 65 | 47 | 45 | 1.5 | |
NL5粗牙 | 92 | 69 | 48 | 36 | 2 | |
NL5細牙 | 95 | 72 | 49 | 38 | 2 | |
NL6粗牙 | 102 | 75 | 52 | 32 | 2.5 | |
NL6細牙 | 100 | 76 | 50 | 40 | 2 | |
NL7粗牙 | 115 | 85 | 60 | 36 | 2.5 | |
NL7細牙 | 115 | 87 | 61 | 45 | 2 | |
NL8粗牙 | 140 | 102 | 67 | 36 | 3.5 | |
NL8細牙 | 140 | 108 | 73 | 45 | 2.5 | |
NL9粗牙 | | | | | | |
NL9細牙 | 172 | 132 | 90 | 46 | 3 | |

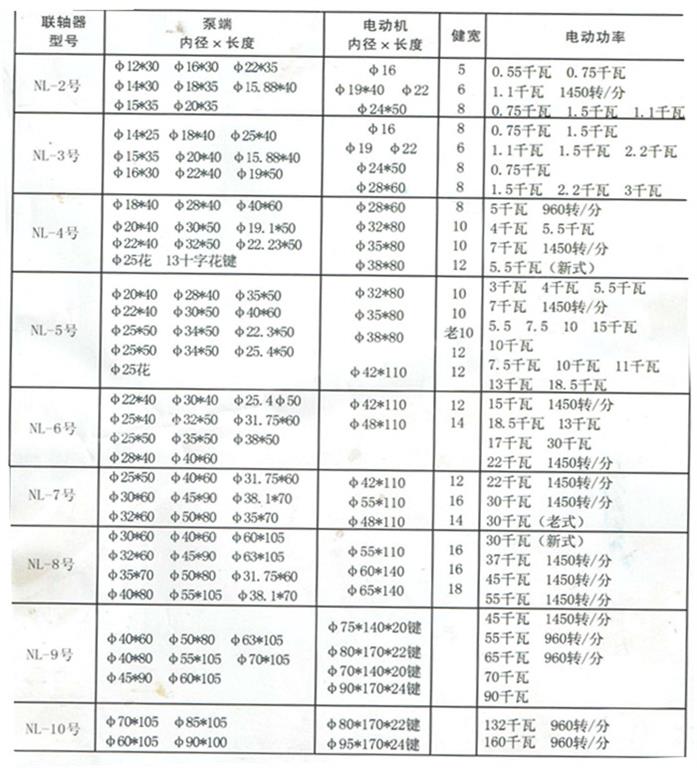

NL尼龍內齒聯軸器電機軸孔尺寸和泵軸孔鍵槽尺寸表：
